USB PD 인증(USB Compliance Program)에 대한 모든 것

일반 USB 메모리 스틱부터 스마트폰, PC 등 USB 커넥터가 적용된 제품에 대해
USB 인증 프로그램이 있었지만 USB PD가 적용된 제품에 대해서도 별도 인증 프로그램이 존재합니다.
USB 인증프로그램(Compliance Program)은 USB-IF(USB Implementers Forum)에서 운영하는 인증제도로
USB 규격에 근거하여 시험방법 및 절차를 제정하여 운영되고 있습니다.
USB-IF Compilance Program에 의해 통과되어 인증을 획득한 제품은 USB Webpage(www.usb.org)에 리스팅되죠.

2. USB PD 시험항목

USB PD 인증은 USB PD 2.0을 시작으로 PD 3.0을 지나 현재 PD 3.1 버전까지 나왔으며,
현재는 USB PD 2.0에 제품에 대한 인증은 종료되어 PD 3.0 또는 PD 3.1 버전의 제품만 인증이 가능합니다.
USB PD 인증 시험항목은 아래와 같이 크게 나눌 수 있습니다.

1. Power Delivery 2.0 Compliance Plan
- PD 2.0 규격에 해당하는 시험 항목입니다. Physical Layer부터 Protocol, Load 등으로 나눠 테스트가 진행됩니다.
Test Spec 다운로드>>
https://www.usb.org/sites/default/files/USB%20PD%20Compliance%20Package_3.zip
2. Power Delivery 3.0 Compliance Plan
- PD 2.0에서 PD 3.0으로 업데이트 되면서 신규로 추가된 항목에 대해 시험하는 항목으로 주로 PD 3.0에서 추가된 메시지에 대해서 검증을 진행합니다.
Test Spec 다운로드>>
https://www.usb.org/sites/default/files/USB%20PD%20Compliance%20Package_3.zip
3. Type-C Functional Test
- 정확히는 Power Delivery 시험은 아니고, Type-C 커넥터가 적용된 제품에 대해서 기능적 검증을 하는 시험입니다. PD를 지원하기 위해서는 반드시 Type-C 커넥터가 적용되어야 함으로 PD 제품도 통과 되어야 하는 시험입니다.
Test Spec 다운로드>> https://www.usb.org/sites/default/files/USB%20Type%20C%20Functional%20Test%20Specification%202021%2005%2020.pdf
4. Type-C Interoperability Test
- 위 Type-C Functional 시험항목과 마찬가지로 Power Delivery 시험이라기 보단 Type-C 커넥터가 적용됨으로써
C to C 케이블로 다양한 제품들간에 연결이 될 수 있음에 따라 상호운용성 측면에서 검증하는 시험항목입니다.
USB-IF에서 정해놓은 Reference Type-C Device 들과 C to C 케이블로 연결되어 정상적인 동작(PD충방전)을 하는지
확인하는 시험입니다.
Test Spec 다운로드>>
https://usb.org/sites/default/files/USB%20Type%20C%20Functional%20Test%20Specification%202021%2005%2020.pdf

5. Type-C Source Power Test
- Power Delivery 제품은 충전만 받는 Sink Only(예> PD 무선충전 패드), 충전만 해주는 Source Only(예> 충전기)
Sink / Source 둘다할 수 있는 DRP(Dual Role Power) 제품으로 나눌 수 있습니다. 이 Type-C Source Power Test는
Source를 할 수 있는 제품에만 해당하는 시험으로 Source Only 제품의 PD 충전기, DRP 제품인 스마트폰이
이 시험항목에 해당이 됩니다.
주로 충전 Source에 대한 전압/전류에 대해 시험하는 항목으로 PPS 시험항목이 여기에서 진행됩니다.
Test Spec 다운로드>>
https://usb.org/sites/default/files/USB-C%20Source%20Power%20Test%20Specification%202021%2005%2024.pdf

3. 인증 선행조건

첫 번째,
USB-IF 인증을 위해서는 USB 제품에 사용된 Type-C 소켓(커넥터 단품)은 반드시 USB-IF 인증을 받은 제품을 사용해야 합니다. USB PD 충전기에 대한 인증이 있는 것처럼 소켓 단품에 대해서도 별도의 인증 프로그램이 존재하죠
이를 USB Type-C Cable & Connector Compliance Plan이라고도 하며, 임피던스와 같은 Electrical(전기적) 시험부터 Durability(내구성)까지 다양하나 주로 Mechanical한 시험이 주를 이루고 있습니다.
두 번째,
인증 받고자 하는 기업에서는 VID(Vendor ID)를 갖고 있어야 합니다.
VID는 USB-IF에서 해당 기업에 부여하는 고유 번호로 VID 발급 방법에는 두 가지가 있습니다.
1. USB-IF 회원사 가입
- 매년 $5,000을 납부하면, USB-IF 회원사가 될 수 있으며, VID 부여와 함께 여러가지 혜택이 주어집니다.
혜택에는 USB-IF에서 주최하는 USB-IF Compliance Workshop 참석, Logo License fee 면제 등이 있습니다.
2. VID만 구매
- 매년 USB-IF 회원사 비용을 납부하기 부담스러운 기업의 경우 VID만 구매하는 방법도 있는데요,
최조 1회 $6,000을 납부하면 USB-IF에서 해당 기업에 VID를 부여해줍니다.
다만 이 경우에는 USB-IF 회원사와 같은 혜택(Workshop 참석, Logo License fee 면제)이 없습니다.
VID만 구매한 업체에서 인증 진행한 제품이 USB 홈페이지에 리스팅은 되나 Logo는 사용할 수 없습니다.
(Logo를 사용하려면 별도의 Logo License Fee를 납부해야합니다. 2년/$3,500)

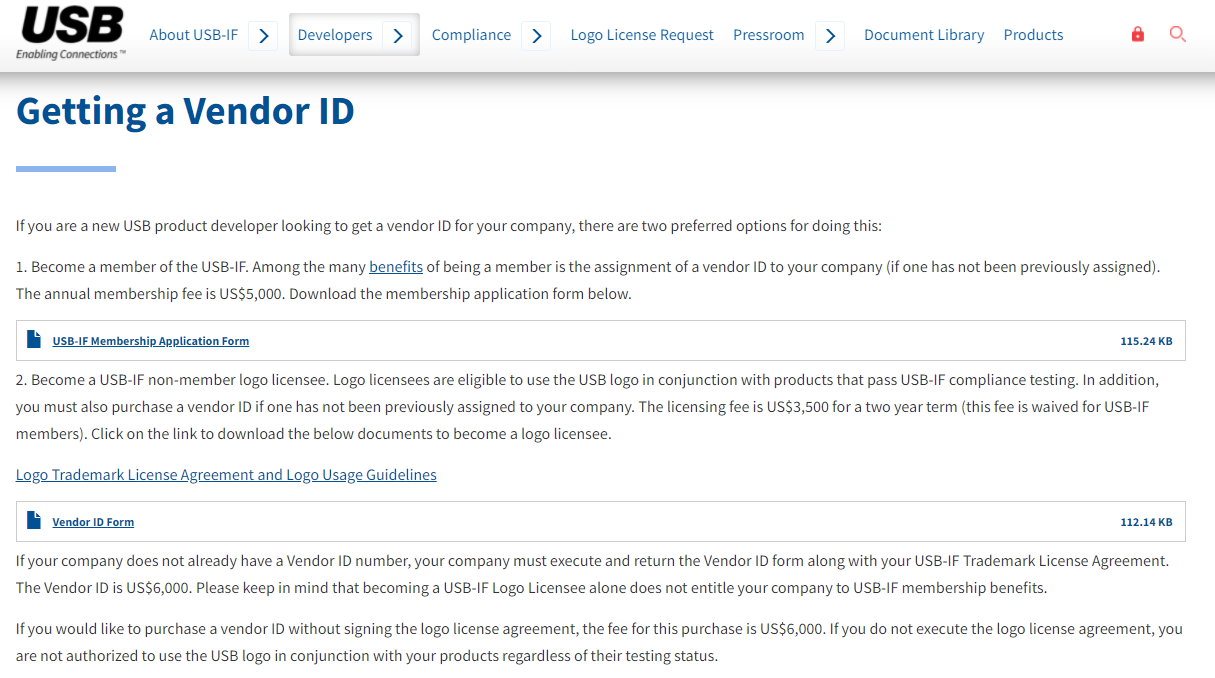

위와 관련하여 아래 USB 웹페이지에 소개된 내용 참고 바랍니다.

3. 시험 선행조건

USB 인증을 획득하기 위해서는 위의 인증 선행조건을 만족한 상태에서 인증 시험항목을 모두 진행하여 통과 되어야만 합니다. 그러면 위 시험은 어디서 진행해야 할까요?

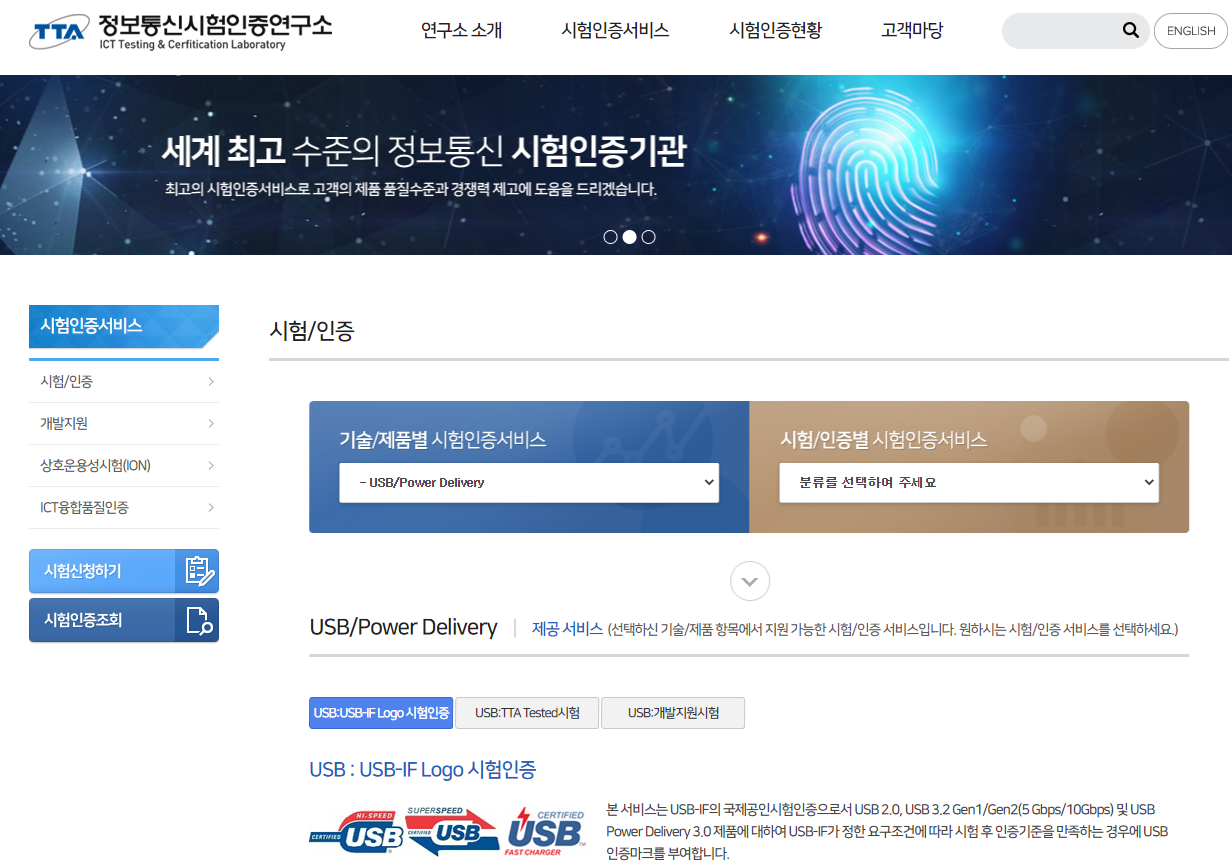

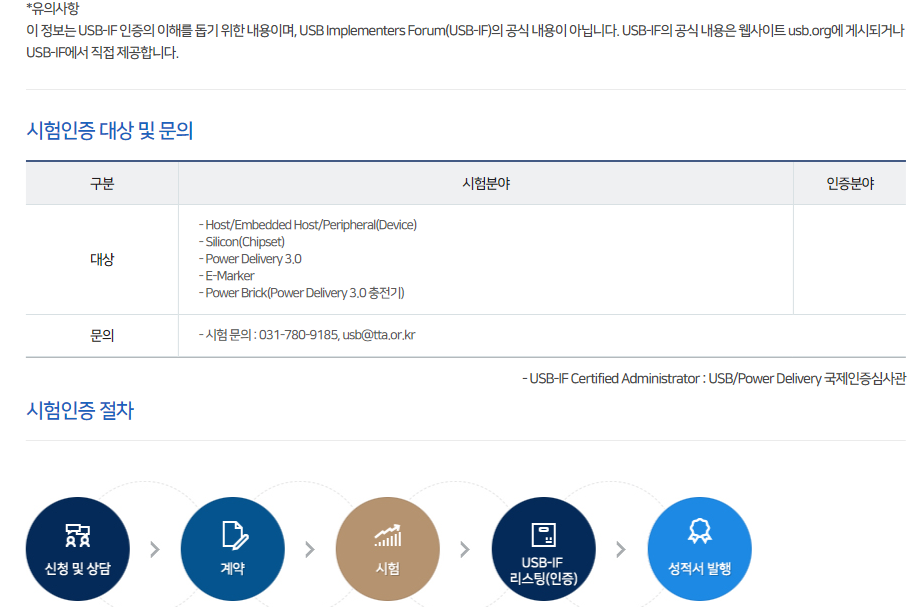

USB-IF는 인증 프로그램을 운영할 뿐 직접 USB 인증시험을 수행하지는 않습니다. 따라서 별도 USB-IF에서 인정한 공인시험소를 통해 시험을 받아야 하는데요, 그 시험소 리스트는 아래와 같이 USB Website에 소개되어 있습니다.
